网带窑炉零件都有哪些

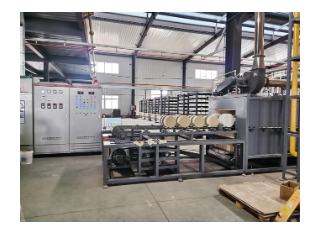

　　网带窑炉是一种广泛应用于电子元件、粉末冶金、陶瓷烧结及钎焊等领域的连续式热处理设备。其核心特点在于利用金属网带承载物料，实现连续化生产。了解其零件构成，对于设备的选型、操作及维护至关重要。
　　以下是网带窑炉的主要零部件分类及详解：
　　一、炉体结构系统
　　1.炉壳：通常由钢板和型钢焊接而成，构成设备的外部框架，起到密封和支撑作用。
　　2.炉衬（保温层）：安装在炉壳内部，采用耐火砖、陶瓷纤维毯或轻质浇注料等多层结构，主要功能是隔热保温，减少热量散失，保证炉膛温度均匀。
　　二、物料输送系统
　　1.网带：网带窑炉的核心输送部件，由耐高温合金（如310S、314S不锈钢）编织而成，直接承载物料通过炉膛。
　　2.驱动装置：包括电机、减速机和变频器。通过调节电机转速，准确控制网带的运行速度，从而控制产品的烧成周期。
　　3.从动装置：位于网带回程的另一端，提供张紧力并确保网带平稳运行，通常配有调节螺杆或配重张紧轮。

　　4.托辊/支撑板：安装在网带窑炉网带下方，用以支撑网带及其上物料的重量，防止网带下垂，保证运行平稳。

　　三、加热与温控系统
　　1.加热元件：根据工艺温度要求，可选择电热丝（电阻丝）、硅碳棒或硅钼棒。它们安装在炉膛内，负责将电能转化为热能。
　　2.热电偶：温度传感器，插入炉膛内部，实时监测网带窑炉内温度并将信号反馈给温控仪表。
　　3.温控仪表（PID控制器）：接收热电偶信号，通过PID算法自动控制加热元件的通断或功率，以实现准确控温。
　　4.固态继电器/接触器：执行温控仪表的指令，控制加热元件的电路通断。
　　四、气氛与排废系统（针对气氛保护炉）
　　1.气氛管道与流量计：用于通入氮气、氢气或氩气等保护气体，防止物料在高温下氧化。流量计用于调节和控制气体流量。
　　2.排气口/烟囱：位于炉体顶部，用于排出物料加热过程中产生的废气、粘结剂挥发物以及多余的气氛气体。
　　3.防爆阀：当网带窑炉内使用氢气等易燃气体时，安装在炉体顶部，一旦发生压力骤增，可瞬间打开泄压，保障设备安全。
　　4.马弗（Muffle）：某些精*网带炉内部设有密封的金属或碳化硅匣钵（即马弗），将网带与加热元件及保温层隔离，形成独立的气氛通道。
　　五、电控与安全系统
　　1.电控柜：集成所有电气元件，包括PLC（可编程逻辑控制器）、温控表、变频器、开关电源等，是设备的控制中*。
　　2.操作面板：配备触摸屏或按钮，用于设定工艺参数、启停设备和监控运行状态。
　　3.超温报警器：当炉温超过设定上限时，自动切断加热电源并发出声光警报，防止设备损坏。
　　4.网带跑偏报警/纠偏装置：实时监测网带运行轨迹，一旦发现跑偏，自动报警或通过机械装置进行校正。
　　网带窑炉通过上述系统的协同工作，将炉体结构的稳定性、输送系统的连续性、加热系统的准确性以及气氛系统的密封性有机结合。在日常维护中，主要关注网带的磨损与跑偏、加热元件的老化程度以及热电偶的准确性，是保证设备长期稳定运行的关键。
