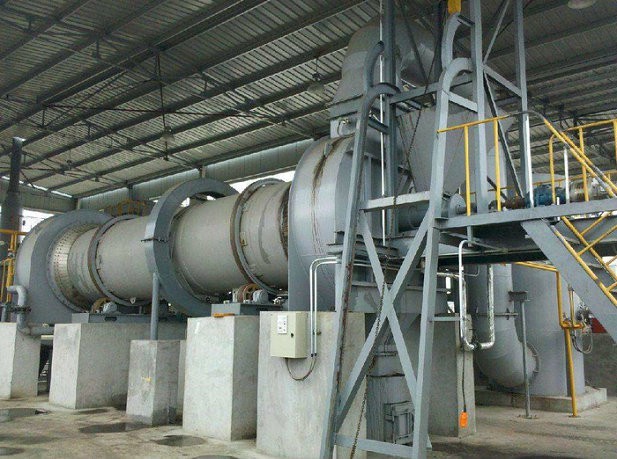

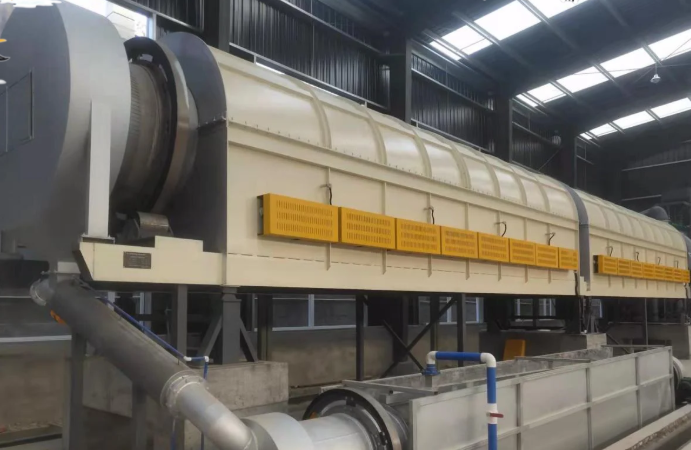

回转窑炉的结构组成详解

　　回转窑炉是建材、水泥、冶金、化工、石灰、高岭土焙烧等行业的核心热工设备，整体结构设计精*、分工明确，依靠各部件协同完成物料烘干、预热、高温煅烧、冷却全过程。下面对回转窑炉完整结构组成做详细拆解讲解。
　　一、回转窑筒体
　　筒体是回转窑的主体核心，采用优良钢板卷制焊接而成，呈微微倾斜安装。

　　主要作用：承载物料、带动物料缓慢转动，利用倾斜角度和转速，让物料从高*向低端自然移动；同时作为高温炉膛，内部砌筑耐火砖，形成密闭高温烧成空间，承受高温、重载与腐蚀，是整台窑炉的基础骨架。

　　二、耐火衬里（耐火砖）

　　砌筑在筒体内壁，是耐高温、隔热、保护筒体的关键结构。
　　隔绝回转窑炉内上千度高温，避免高温直接烧蚀钢板筒体，同时减少热量向外散失、降低能耗，稳定窑内温度场，保证物料煅烧质量。
　　三、托轮与挡轮装置
　　属于回转窑承重与定位部件。
　　托轮成对布置，支撑整个筒体、物料及耐火砖的全部重量，保证筒体平稳旋转；挡轮分为上挡轮、下挡轮，用来限制筒体上下窜动，控制轴向位移，防止窑体跑偏、错位，保障设备长期平稳运转。
　　四、滚圈
　　安装在回转窑炉筒体外部、架在托轮上的加厚环形构件。
　　把筒体的巨大重量均匀传递给托轮，避免筒体直接受压变形，增强筒体刚性，耐磨抗压，是承重传动的重要过渡部件。
　　五、传动系统
　　由主电机、减速机、大小齿轮、联轴器组成，是回转窑动力来源。
　　电机经减速机减速增扭，通过大齿圈带动筒体匀速低速旋转，可变频调速，根据生产工艺调整转速，控制物料停留时间，适配不同物料煅烧需求。
　　六、窑头装置
　　包含窑头罩、燃烧器、出料口、冷却结构等。

　　负责喷火燃烧、供热升温、成品出料；燃烧器可喷入煤粉、天然气、柴油等燃料，形成稳定高温火焰；窑头罩密封防尘、保温隔热，收集煅烧后的成品物料送入冷却机。

　　七、窑尾装置
　　由窑尾烟室、进料溜槽、密封装置、废气接口组成。
　　主要承担物料进料、废气排出、预热物料功能。生料从窑尾送入，利用回转窑炉内高温烟气提前预热；废气经窑尾进入除尘、余热利用设备，同时配备密封结构，防止漏风漏料，降低热损耗。
　　八、密封装置
　　分为窑头密封、窑尾密封。
　　采用迷宫式、石墨块、耐火纤维等密封结构，封堵窑体转动与固定壳体之间的缝隙，防止冷风进入、高温烟气外溢、粉尘外泄，稳定窑内负压、节约能耗、改善车间环境。
　　九、辅助系统
　　润滑系统：为托轮、挡轮、齿轮、减速机提供循环润滑，减少磨损、延长配件寿命。
　　冷却系统：窑头、滚圈、托轮配有风冷或水冷结构，防止高温过热变形。
　　电控与监测系统：PLC控制系统、温度检测、转速监测、电流负荷监控，实时掌握窑炉运行状态，实现自动化调控、故障报警。
　　整体来看，回转窑炉主要由筒体、耐火衬里、滚圈、托轮挡轮、传动系统、窑头、窑尾、密封装置及辅助配套系统九大结构组成。各部件分工明确、相互配合，实现物料连续进料、匀速回转、高温煅烧、自动出料和废气处理全流程作业。合理的结构配置与日常维护，是保证回转窑炉产量稳定、煅烧品质好、能耗低、使用寿命长的关键。
